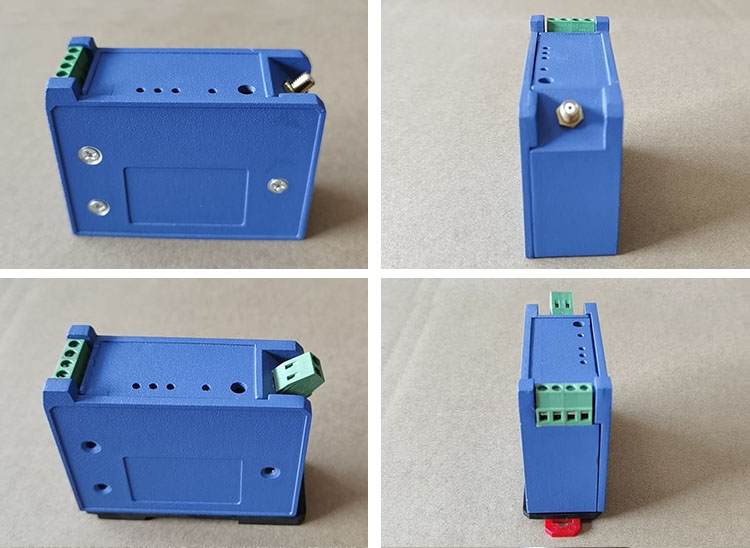

CT-B-W型軸向位移（脹差）變送器
CT-B-W型軸向位移（脹差）變送器由電渦流探頭，延伸電纜，前置器形成系統，可監測轉子的軸向相對于軸瓦的位置�？膳c計算機、CT-DCS、CT-PLC系統,無紙記錄儀等設備連接。
故障監測：監測旋轉機械轉子的軸向位置
測量參數：轉子相對于軸瓦的位置（位移）
機組類型：各種旋轉機械，如汽輪機，風機，壓縮機，泵等；適用于老機組的改造
安裝要求：對于已有渦流探頭系統的機組，只需將連線接上即可；新項目要求與主機廠，設計院協作，或與本公司聯系
技術參數：
探頭直徑（ mm ） | Ф8 | Ф11 | Ф16 | Ф18 | Ф25 | Ф32 | Ф40 |
線性范圍（ mm ） | 2 | 4 | 6 | 8 | 14.5 | 18 | 22 |
靈敏度（ v/mm ） | 8 | 4 | 2 | 2 | 1 | 0.8 | 0.6 |
工作溫度范圍 | 探頭 ( ℃ ) | -40 ~ 150 | |||||
延長電纜 ( ℃ ) | -40 ~ 150 | ||||||
前置器 ( ℃ ) | -30 ~ 70 | ||||||
線性誤差（ % ） | ＜ 1 | ＜ 1 | ＜ 1 | ＜ 1 | ＜ 1.5 | ＜ 1.5 | ＜ 1.5 |
頻率響應 | 0 ~ 5 KHz | ||||||
電 源 | -24VDC 或 +24VDC 可根據用戶需要設計工作電壓 | ||||||
輸出電流 | 4-20mA 負載＜ 500 Ω | ||||||
傳感器電阻 | 2-10 Ω （一般 5.4 Ω） | ||||||
最大輸出電壓 | 約 -22VDC(-24VDC 電源供電時 ) | ||||||
耗 電 量 | ＜ 20 mA | ||||||
探頭電纜長度 | 1 m | ||||||
系統電纜長度 | 探頭電纜長度 + 延長電纜 =5m±10% 或 9m±10% | ||||||
安裝螺紋（ M ） | M10×1 | M14×1.5 | M20×1.5 | M22×1.5 | M30×1.5 M22×1.5 | M36×1.5 M22×1.5 | M22×1.5 |
