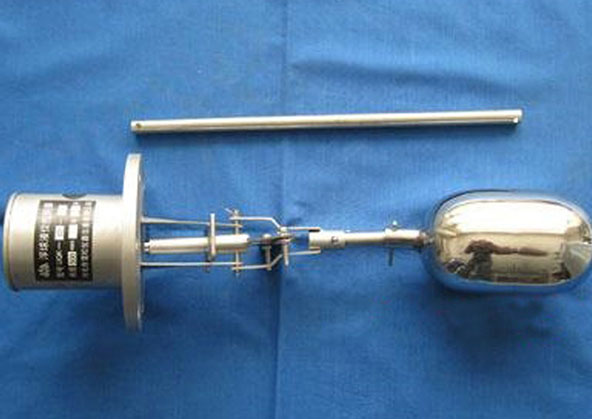

>產品介紹
UQK-01、02、03、03-1 型浮球液位控制器適用于工業生產過程中敞開或承壓容器內液位的控制。當液位達高、低極限位置時，微動開關觸點可作為信號報警裝置線路中的開關。

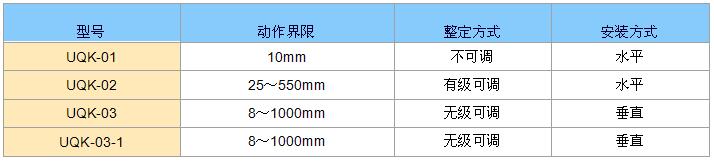

>技術參數
UQK-01、02、03、03-1 型浮球液位控制器適用于工業生產過程中敞開或承壓容器內液位的控制。當液位達高、低極限位置時，微動開關觸點可作為信號報警裝置線路中的開關。
>技術參數
說明：
1、UQK-03型、UQK-03-1型的動作界限可根據用戶特殊要求定制，最大至2m；
2、工作壓力：1.6MPa;
3、介質溫度：＞0℃；
4、輸出觸點容量：220-380VAC，1A；
5、重量：1.2－2kg
>結構原理
UQK浮球液位控制器由浮球組件、微動開關組件及外殼組成。
一對極性互斥的磁鋼分別安裝在浮球端部和微動開關組件上。當浮球在動作界限內隨液位變化而上下升降時，其端部的磁鋼也隨之上下擺動，通過非導磁的外殼推動微動開關組件上磁鋼運動，從而使輸出的觸點相應接通或斷開，控制后級信號裝置發出光或聲的信號。
當浮球隨液位升降時，只有其處于動作界限上、下兩個極限位置時，輸出觸點才會(huì )接通或斷開，而在升降過程中無任何信號產生。
控制器的浮球用1Cr18Ni9Ti不銹鋼制成，其余為鋁材。用戶需其它材質如銅或不銹鋼可與本公司協商。
控制器的浮球組件與微動開關組件是互為隔離的，因此，避免了一般液位儀表容易滲漏等缺陷。
>安裝與使用
1、UQK-03型、UQK-03-1型的動作界限可根據用戶特殊要求定制，最大至2m；
2、工作壓力：1.6MPa;
3、介質溫度：＞0℃；
4、輸出觸點容量：220-380VAC，1A；
5、重量：1.2－2kg
>結構原理
UQK浮球液位控制器由浮球組件、微動開關組件及外殼組成。
一對極性互斥的磁鋼分別安裝在浮球端部和微動開關組件上。當浮球在動作界限內隨液位變化而上下升降時，其端部的磁鋼也隨之上下擺動，通過非導磁的外殼推動微動開關組件上磁鋼運動，從而使輸出的觸點相應接通或斷開，控制后級信號裝置發出光或聲的信號。
當浮球隨液位升降時，只有其處于動作界限上、下兩個極限位置時，輸出觸點才會(huì )接通或斷開，而在升降過程中無任何信號產生。
控制器的浮球用1Cr18Ni9Ti不銹鋼制成，其余為鋁材。用戶需其它材質如銅或不銹鋼可與本公司協商。
控制器的浮球組件與微動開關組件是互為隔離的，因此，避免了一般液位儀表容易滲漏等缺陷。
>安裝與使用
2、安裝方式
UQK-01型和UQK-02型液位控制器為水平方向安裝，安裝時注意出線螺孔方向必須向下，UQK-03型和UQK-03-1型液位控制器為垂直方向安裝。

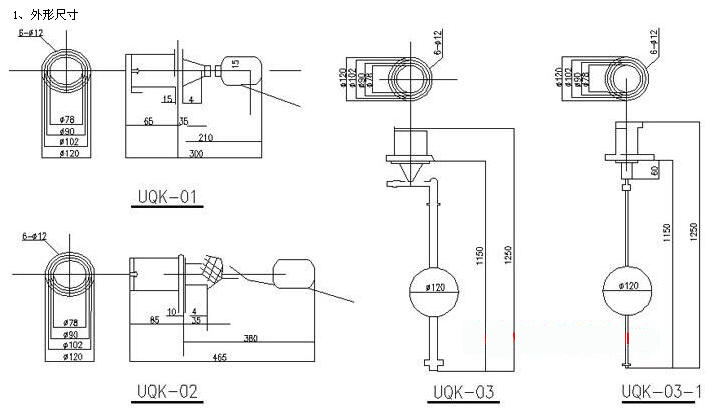

UQK型浮球液位控制器采用非標準凸面安裝法蘭，用戶安裝時應根據圖片法蘭尺寸配置相應的下法蘭。
UQK-03-1型浮球液位控制器在安裝時，因為浮球直徑大于法蘭孔直徑，故容器盒應為可拆裝式。
3、接線方式
接線端子的接線如下圖所示：
4、調整方式
UQK-02型浮球液位控制器動作范圍的調整方式為有級可調，通過調節位于扇形杠桿的上、下二只定位螺釘相對位置以改變浮球擺動角即可調整動作范圍；或拆下開口銷更換不同長度的連桿以改變浮球擺動半徑來達到動作范圍的調整。
UQK-03型和UQK-03-1型浮球液位控制器動作范圍的調整方式為無級可調，通過改變浮球導向桿上、下二個定位圈的相對位置來實現。
5、使用注意事項
控制器安裝時應在金屬外殼上可靠接地，一般在法蘭上，以確保安全。
使用介質中不應含有導磁雜質，液面波動頻率不能過大。
>訂貨須知
1、明確產品名稱、規格、型號；
2、外殼材質：銅或不銹鋼可選；
3、UQK-03-1型適用于開口式容器。
UQK-01型和UQK-02型液位控制器為水平方向安裝，安裝時注意出線螺孔方向必須向下，UQK-03型和UQK-03-1型液位控制器為垂直方向安裝。
UQK型浮球液位控制器采用非標準凸面安裝法蘭，用戶安裝時應根據圖片法蘭尺寸配置相應的下法蘭。
UQK-03-1型浮球液位控制器在安裝時，因為浮球直徑大于法蘭孔直徑，故容器盒應為可拆裝式。
3、接線方式
接線端子的接線如下圖所示：
4、調整方式
UQK-02型浮球液位控制器動作范圍的調整方式為有級可調，通過調節位于扇形杠桿的上、下二只定位螺釘相對位置以改變浮球擺動角即可調整動作范圍；或拆下開口銷更換不同長度的連桿以改變浮球擺動半徑來達到動作范圍的調整。
UQK-03型和UQK-03-1型浮球液位控制器動作范圍的調整方式為無級可調，通過改變浮球導向桿上、下二個定位圈的相對位置來實現。
5、使用注意事項
控制器安裝時應在金屬外殼上可靠接地，一般在法蘭上，以確保安全。
使用介質中不應含有導磁雜質，液面波動頻率不能過大。
>訂貨須知
1、明確產品名稱、規格、型號；
2、外殼材質：銅或不銹鋼可選；
3、UQK-03-1型適用于開口式容器。
